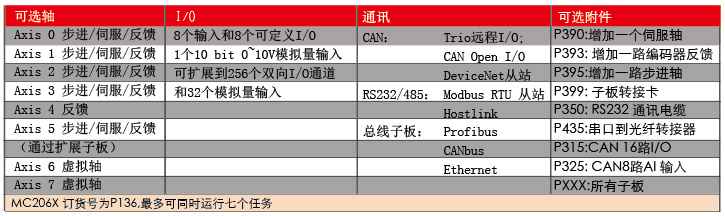

MC206X是翠欧(Trio)公司生产的一款新型的、紧凑型的5.5轴数字运动制器 (通过SERCOS子板,最多可控制8轴)。该控制器采用32-bit 120MHz 的DSP微处理器。MC206X有16个光电隔离数字式I/O(8个输入,8个双向功能的输入/输出)。每个轴都有一个高速的硬件Register功能信号输入接口,对于高精度的控制如印刷机械和包装生产线是十分适合使用。MC206还X 有一个光电隔离的0到10V的模拟量输入通道。此外,I/O的数量可以扩展,通过Can总线可以连接Trio的开关量和模拟量输入模块,最多可以扩展的24V开关量通道为256个,+/-10V模拟量输入通道为32个。
MC206X 具有广泛的通讯接口能力,在标准模块上有2个RS232串口、1个RS485接口,1个TTL形式的接口,1个 USB 接口和1个标准CAN接口。 RS232 的接口 Port1 或者 RS485的接口 Port2 可以设置运行MODBUS协议,与PLC或HMI进行连接。如果CAN总线没有连接扩展I/O模块,可以选择该口用于与其他设备进行 CAN 协议的通信, 或者可以将该端口设置为运行eviceNet 协议,使控制器作为DeviceNet的从站设备与其它DeviceNet主站设备进行通讯。内置USB通讯接口,可以进行编程操作或通过Trio提供的ActiveX控件进行通讯操作。
此外提供Profibus通讯子板,使控制器可以在Profibus网络中做从站使用。MC206x还提供一个FlashStick内存条的接口,用户可以直接通过FlashStick进行传导程序,而不用连接PC机。这样给OEM客户提供了一种复制和维护都十分简便的方式。
更多资料,请点击下载MC206X多轴运动控制器产品介绍
|
