MOTEC定制驱动器智能步进3

智能步进驱动器 NO.3
型号：SD388B-DMX512-YHC
关键词：DMX512/连续轨迹运动
尺寸：长78mm，宽46mm，高150mm

   DMX是Digital MultipleX的缩写，意为多路数字传输。DMX512 控制协议是美国舞台灯光协会(usITT)于1990年发布的灯光控制器与灯具设备进行数据传输的工业标

准，全称是USITT DMX512(1990)，包括电气特性、数据协议、数据格式等方面的内容。每一个DMX 控制字节叫做一个指令帧，称作一个控制通道，可以控制灯光设

备的一个或几个功能。一个DMX 指令帧由1个开始位、8个数据位和2个结束位共ll位构成，采用单向异步串行传输。

功能：
●  适配28～85法兰三相步进电机
●  输入电压18～80VDC，输出相电流峰值1～8A
●  网络指令模式、脉冲/方向模式、模拟信号模式、独立运行模式；位置控制、速度控制
●  工作环境温度0℃～50℃，湿度90%，无结露
●  RS232/RS485/CAN总线通讯；支持MODBUS协议和CANOPEN协议
●  标准数字输入/输出，光耦隔离，12～24V逻辑信号
●  保持电流：电机保持扭矩时输出电流的百分比（1-99%）
●  模拟输入分辨率，0V～+5V，12位A/D转换
●  对输入脉冲信号的动态平滑可减少电机及机械系统的运动瞬变，使电机运行更加平滑，也可减小机械磨损
●  集成了DMX512的物理接口，根据DMX512的协议，定制通信底层，几个通道分别代表位置控制的最大速度，目标位置，回零等相应功能
●  使用通用的舞台灯光控制台控制电机的位置和速度

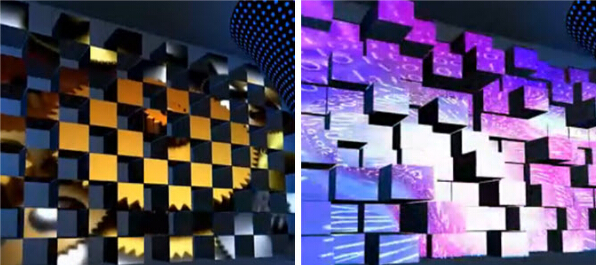

背景墙

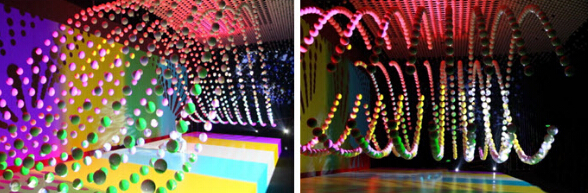

浮球点阵

点评：
   该控制方式将机械舞美与灯光用一个灯光控制系统控制，可以实现更加协调的艺术效果。控台支持示教功能，用户使用起来更加方便，调试更加简洁。该系统也支持浮球点阵，背景墙等用于舞美行业的机械运动部分。
